Spannwellenzubehör

FÜR PSW-F UND PSW-Z

Spannwellenzubehör

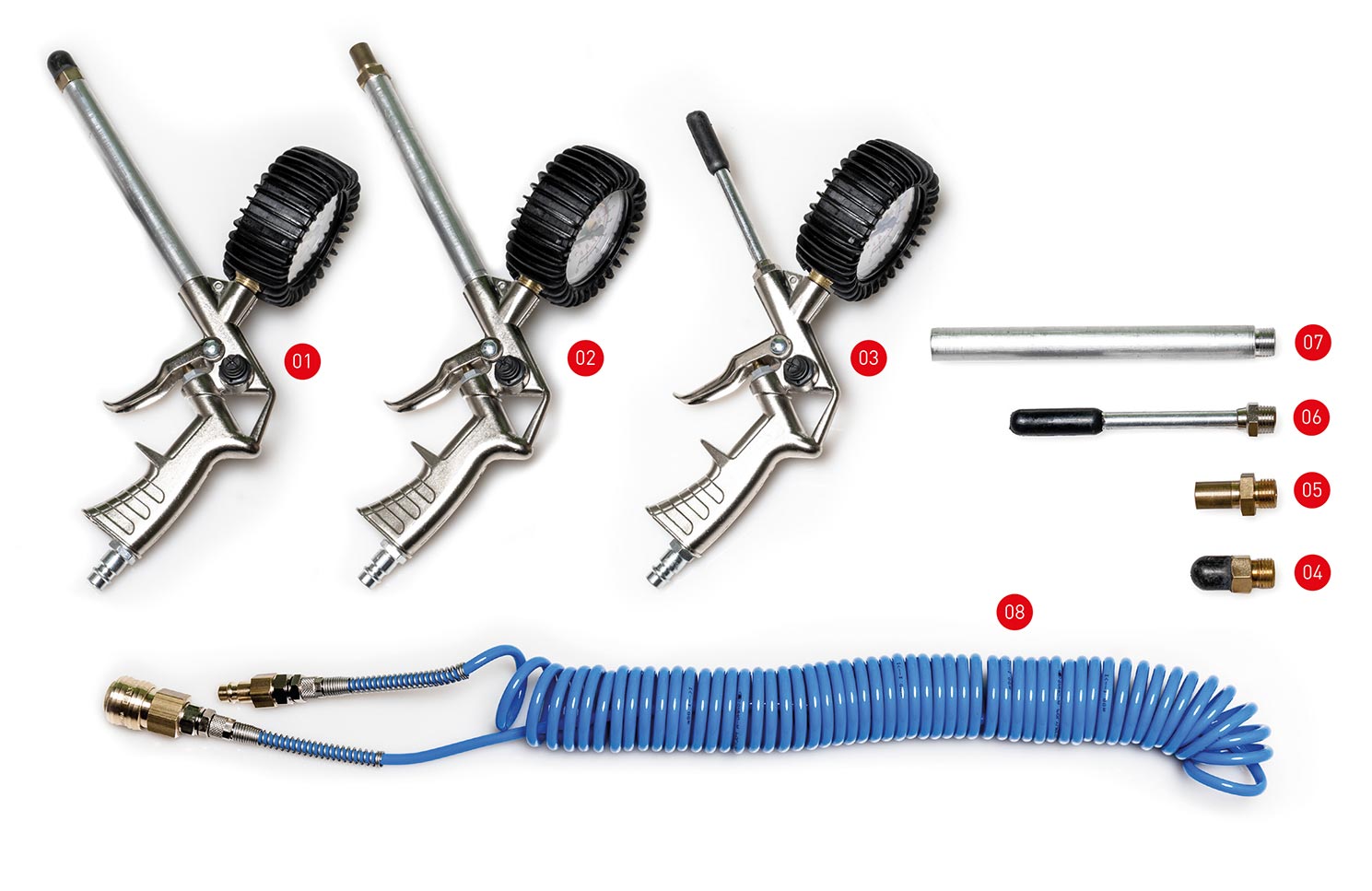

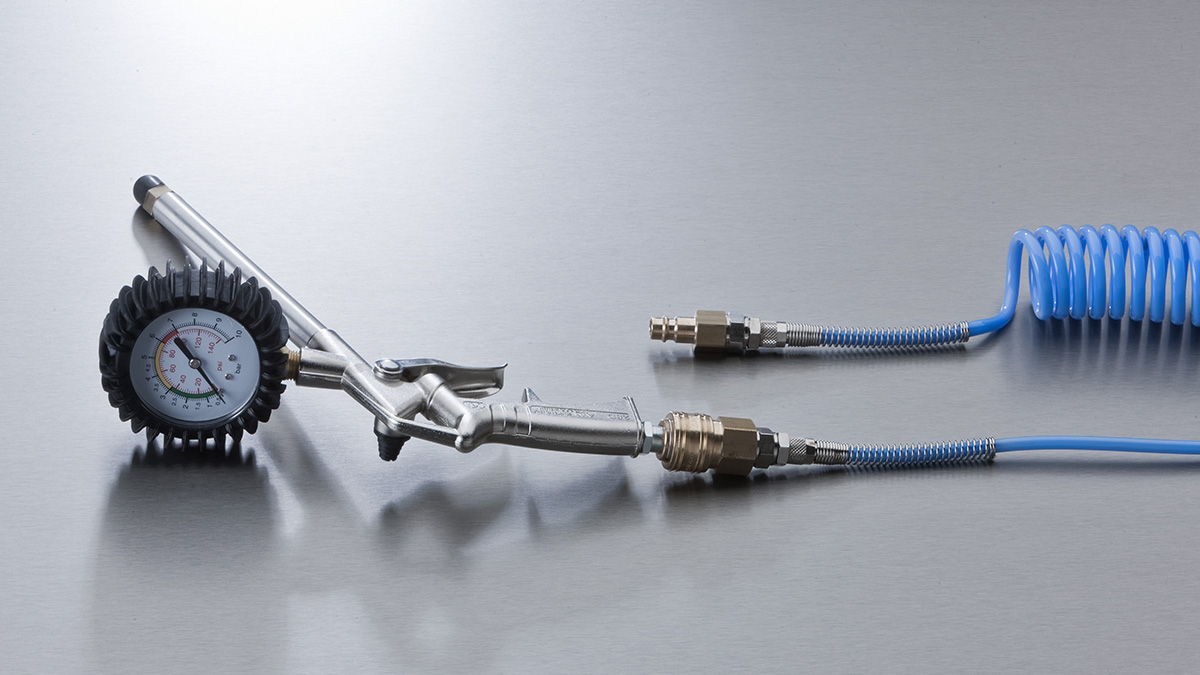

Füllpistole mit Manometer und Zubehör

Fuellpistolen

Artikel Artikel Nr. Einheit Type
01 Füllpistole mit Manometer 01.01020000.01 Stück FPL-V-H
02 Füllpistole mit Manometer 01.01010000.01 Stück FPL-V-A
03 Füllpistole mit Mano. IT H-Vent. 01.01020001.01 Stück FPL-V-H-IG
04 Füllstutzen für Füllpistole 01.01020001.00 Stück FST-H
05 Füllstutzen für Füllpistole 01.01010000.11 Stück FVT-A
06 Füllstutzen für Füllpistole 01.01020001.20 Stück FST-H-IG
07 Verlängerung für Füllstutzen 01.01000000.12 Stück VFF-G¼
08 Spiralschlauch mit Schnellverschluß 01.01010000.03 Stück SSV

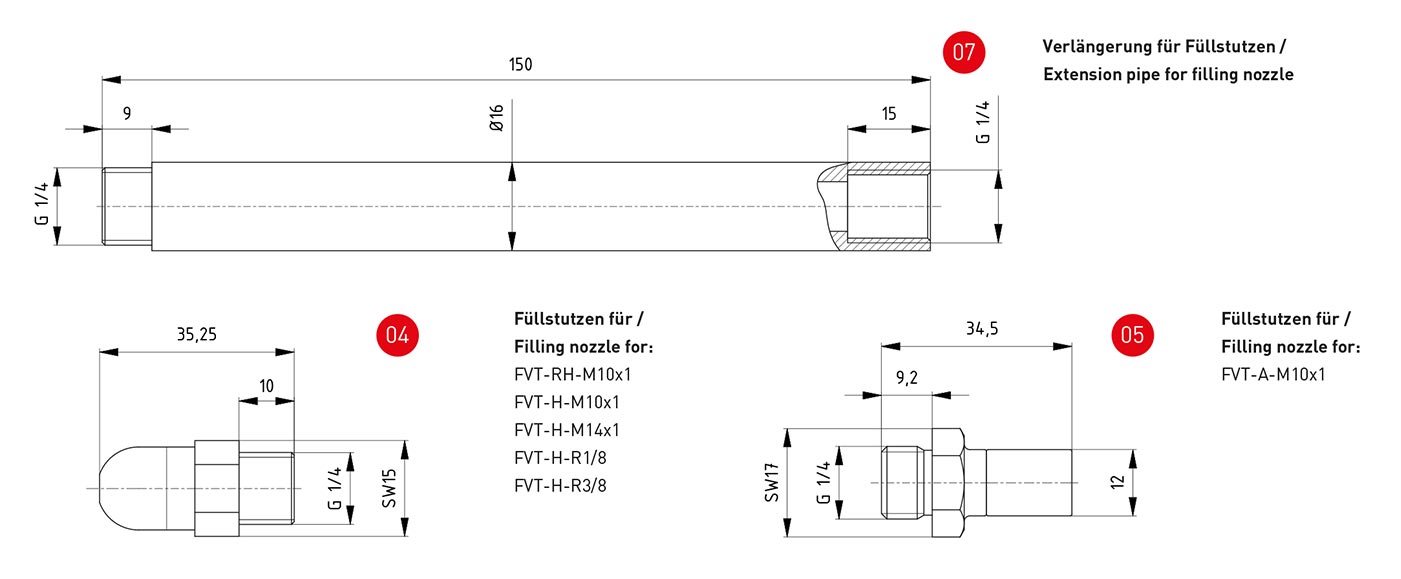

Zeichnungen-Fuellpistole

Zubehör und Ersatzteile für Spannwellen der Serie PSW-F

Maßband

Anschlagring

Kugellagerleiste

Materialklemmung

Pos. Beschreibung
01 Tragrohr
02 Lagerzapfen
03 Lagerzapfen Ventilseite
04 Spannleiste
05 Rückhaltefeder
06 Luftverteiler
07 Klemmstück-Unterteil
08 Klemmstück-Unterteil Ventilseite
09 Klemmstück-Oberteil
10 Gewindestift DIN 914 M8 x20
11 Gewindestift DIN 913 M6 x 8
12 Verschlußschraube M10x1
13 O-Ring
14 Flachschlauch
15 Schutzband
16 Füllventil

Pos. Artikel Artikel Nr. Einheit
1 Spannleiste Aluminium 01.01020000.06 m
2 Spannleiste Gummi 01.01020000.07 m
3 Spannleiste Gummi/Stahl 01.01020000.21 m
4 Spannleiste Friktion S-G 01.01020000.12 m
Spannleiste Friktion S-G hoch 01.01020000.14 m
Rückhaltefeder für Gummi/Stahl Spannleiste 01.01020000.19 Stück
Rückhaltefeder 01.01020000.15 Stück
Luftverteiler 01.01020000.08 Stück
Klemmstück Unterteil 01.01020000.13 Stück
Klemmstück Unterteil Ventilseite 01.01020000.11 Stück
Klemmstück Oberteil 01.01020000.10 Stück
Flachschlauch 01.01020000.09 m
Schutzband 01.01020000.03 m

Pos. Artikel Art. Nr. Einheit
1 E-FVT-H-G3/8“ 01.01010000.25 Stück
2 E-FVT-H-M14*1 01.01010000.23 Stück
3 E-FVT-RH-M10*1 01.01020000.22 Stück
3 E-FVT-RH-1/8“ 01.01020000.02 Stück
4 E-FVT-H-M10*1 01.01010000.22 Stück
4 E-FVT-H-R 1/8“ 01.01010000.24 Stück
5 E-FVT-A-M10*1 01.01010000.02-2 Stück
6 E-FVT-H-M8*1 01.01010000.29 Stück
7 E-FVT-RH-M7*1 01.01020000.24 Stück

Zubehör und Ersatzteile für Spannwellen der Serie PSW-Z

Maßband

Anschlagring

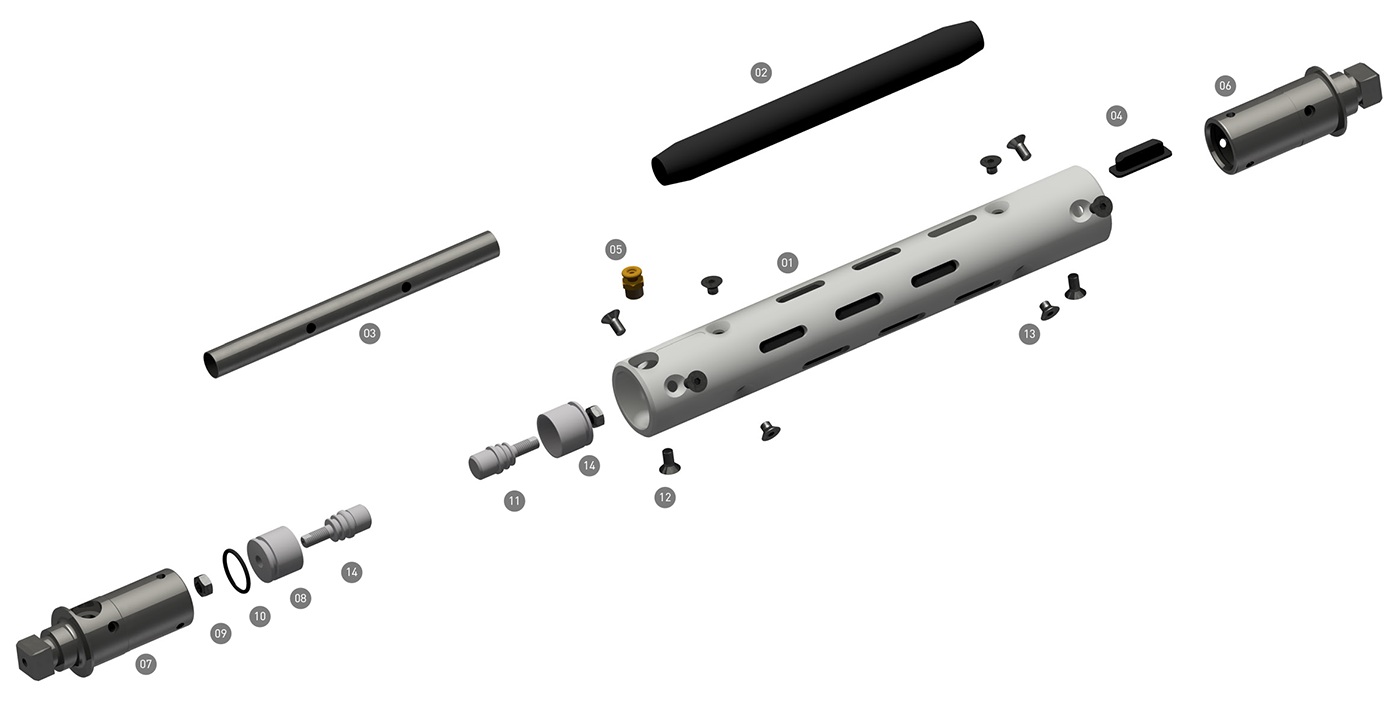

Pos. Beschreibung
01 Tragrohr
02 Gummischlauch
03 Stützrohr
04 Expansionsdruckstück
05 Füllventil
06 Lagerzapfen
07 Lagerzapfen mit Luftanschluss
08 Klemmring
09 Mutter DIN 934 – M12
10 O-Ring
11 Klemmzapfen
12 Senkschrauben DIN 7991 – M10 x 16
13 Senkschrauben DIN 7991 – M10 x 12
14 Klemmzapfen Luftdurchlass

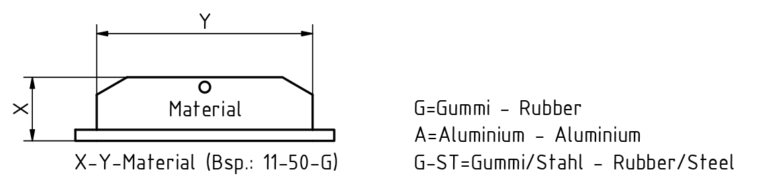

Pos. Artikel Material Einheit

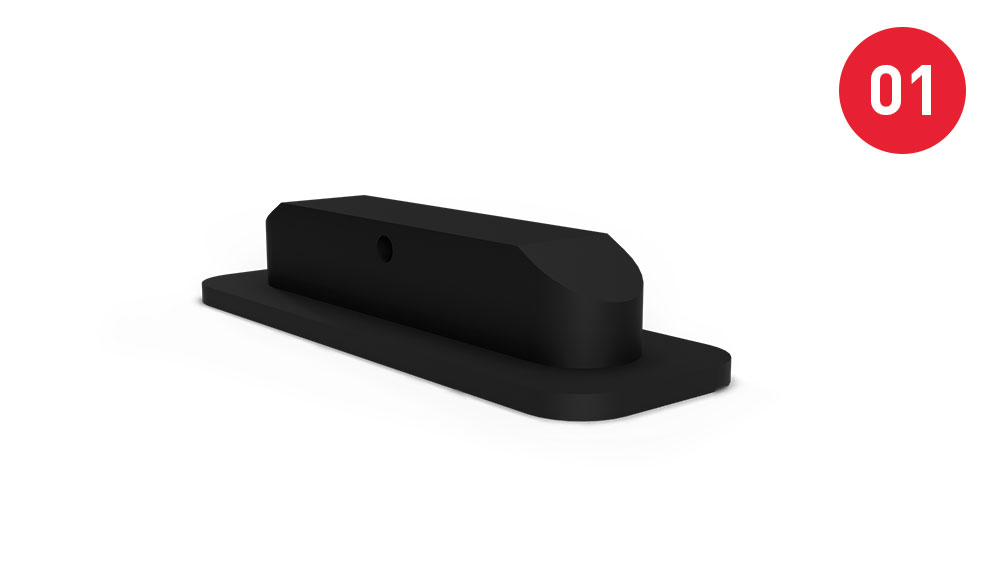

1 E-BDS-11-50-G Gummi Stück

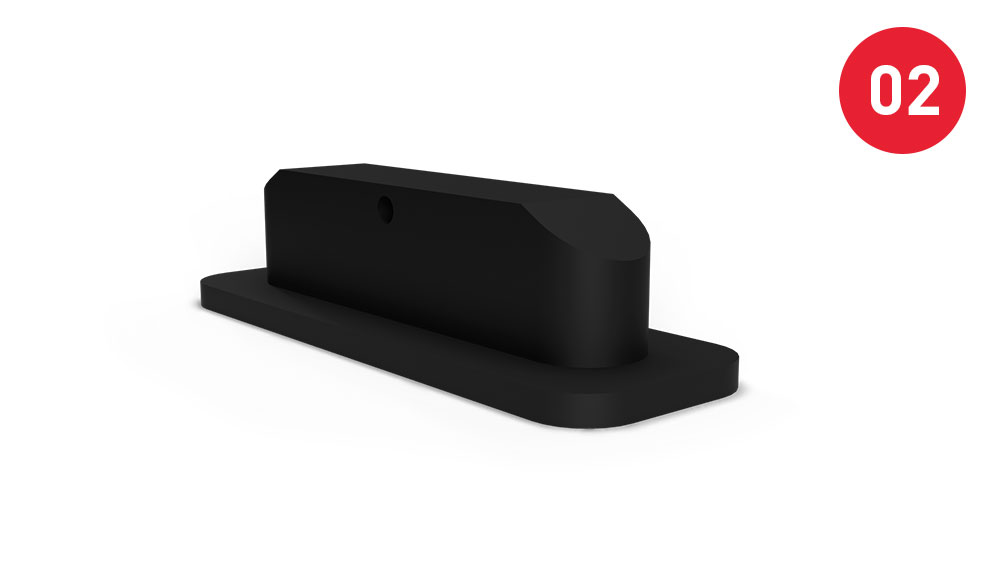

2 E-BDS-15-50-G Gummi Stück

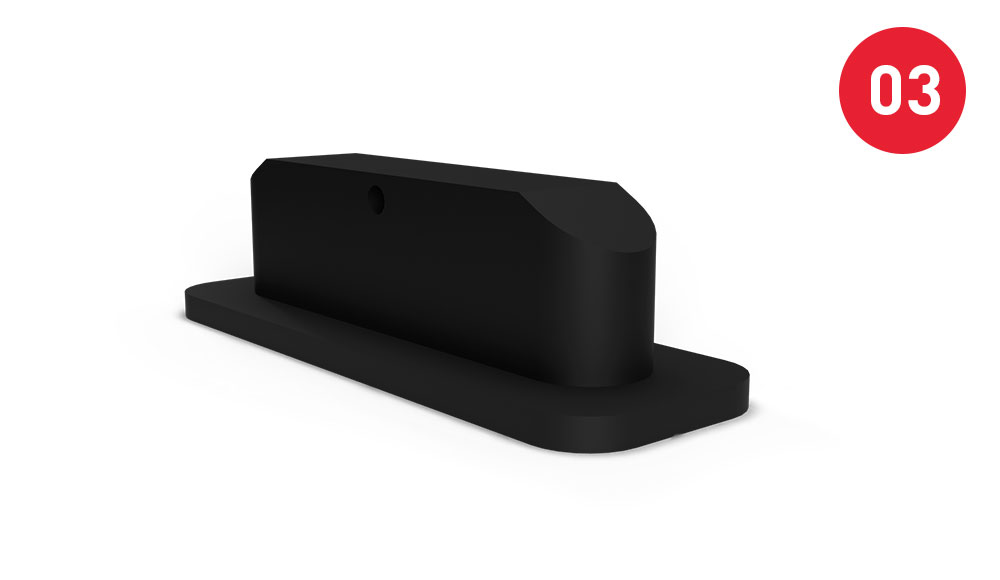

3 E-BDS-16-50-G Gummi Stück

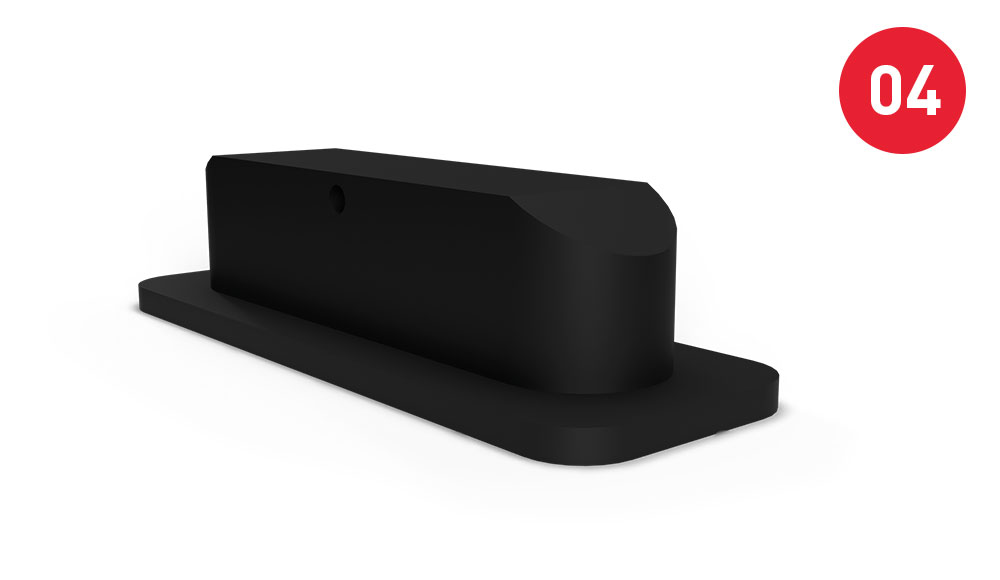

4 E-BDS-16-D58-G Gummi Stück

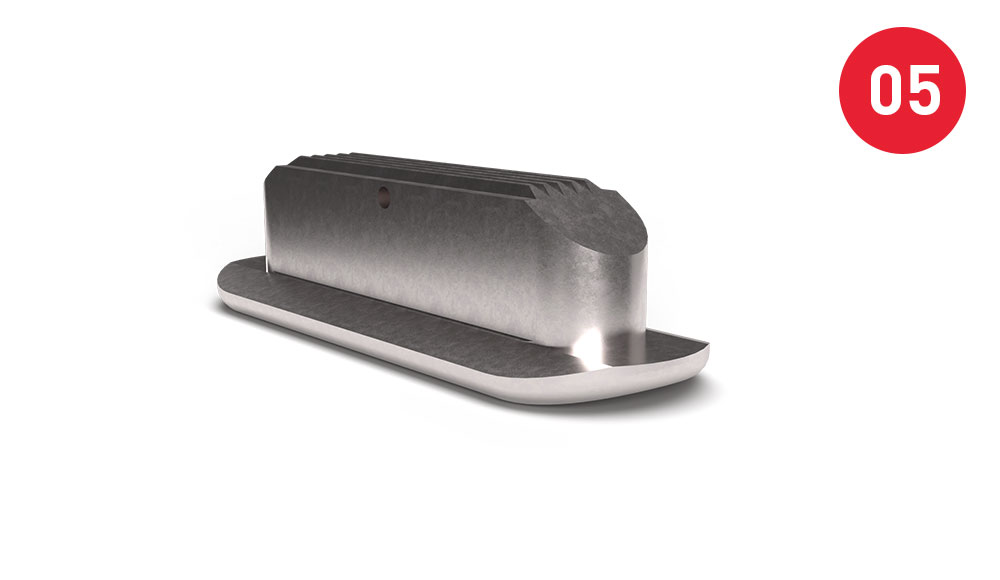

5 E-BDS-15-50-A Aluminium Stück

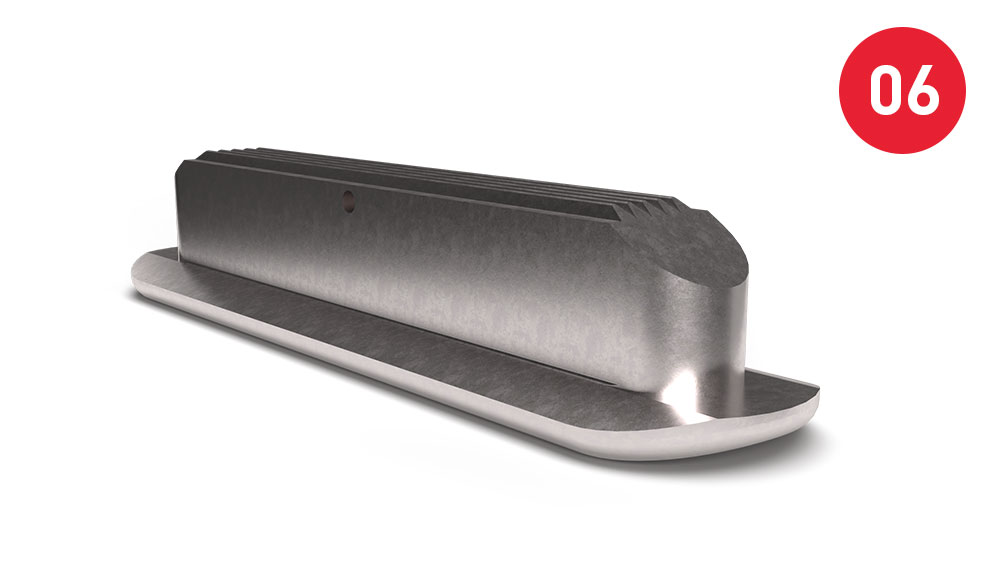

6 E-BDS-15-75-A Aluminium Stück

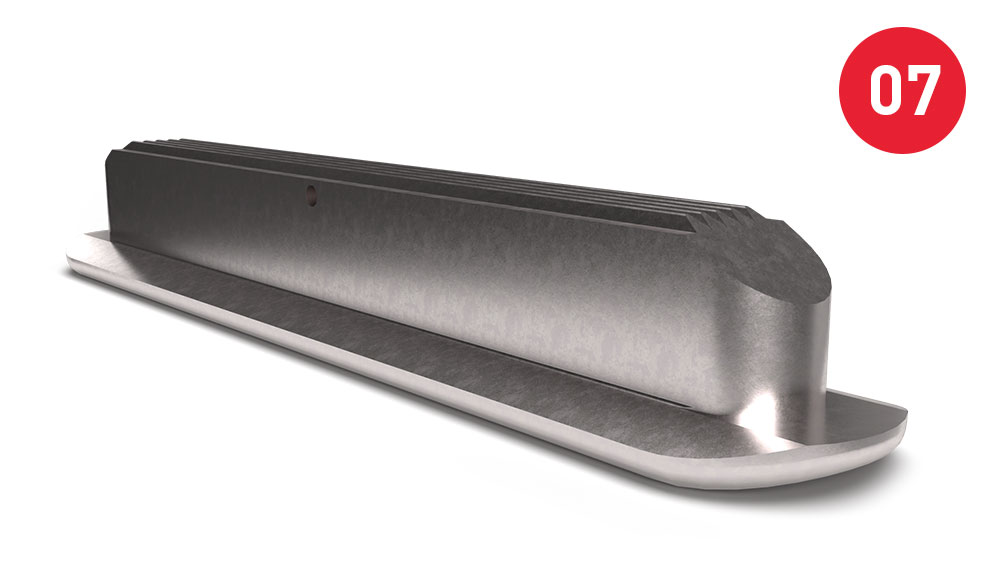

7 E-BDS-15-100-A Aluminium Stück

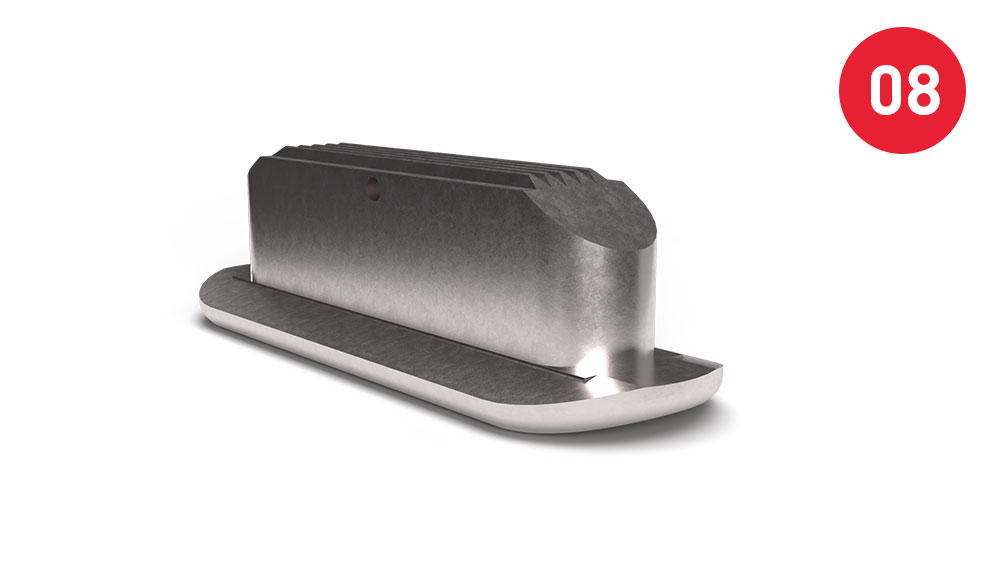

8 E-BDS-16-50-A Aluminium Stück

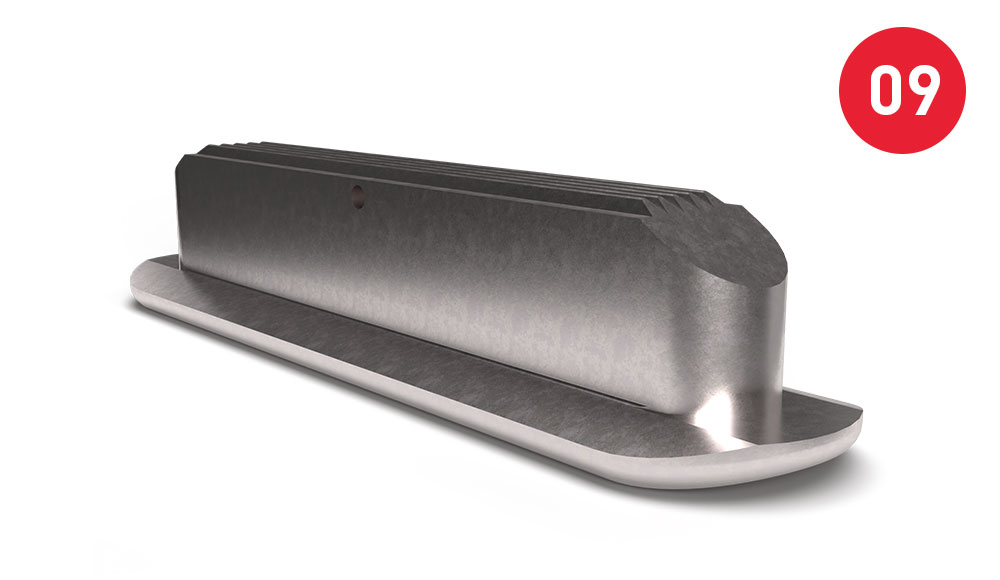

9 E-BDS-16-75-A Aluminium Stück

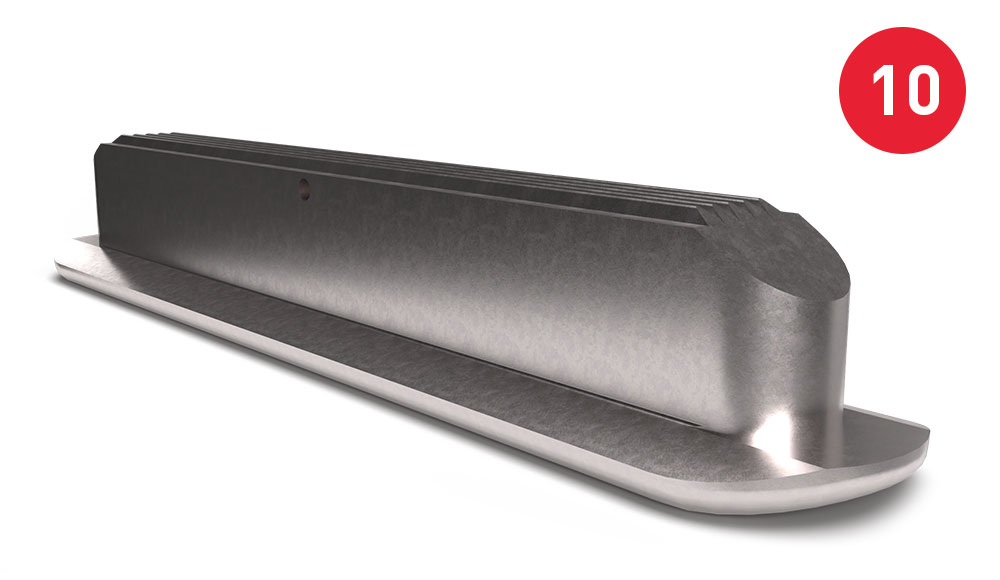

10 E-BDS-16-100-A Aluminium Stück

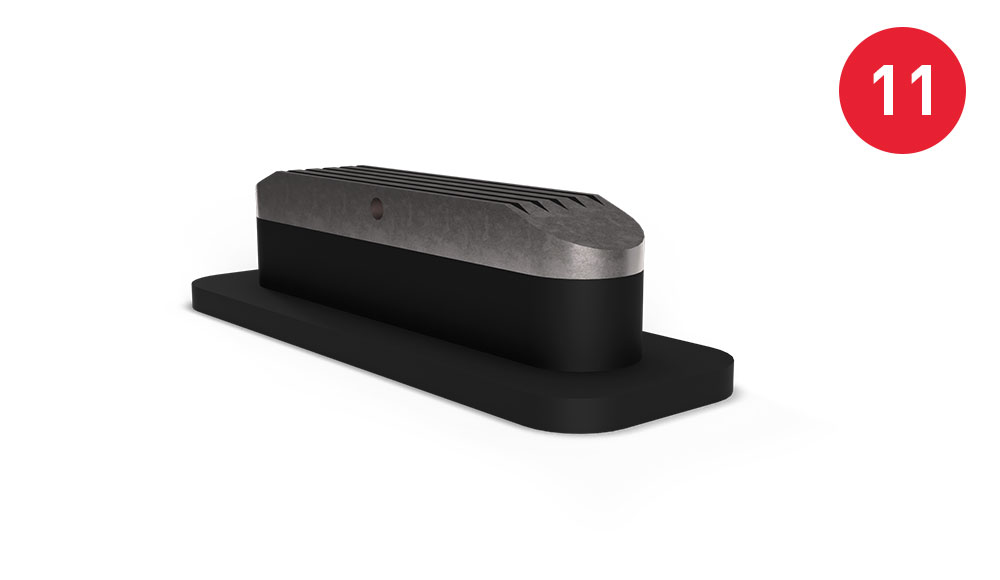

11 E-BDS-15-50-G-ST Gummi mit Stahlbelag Stück

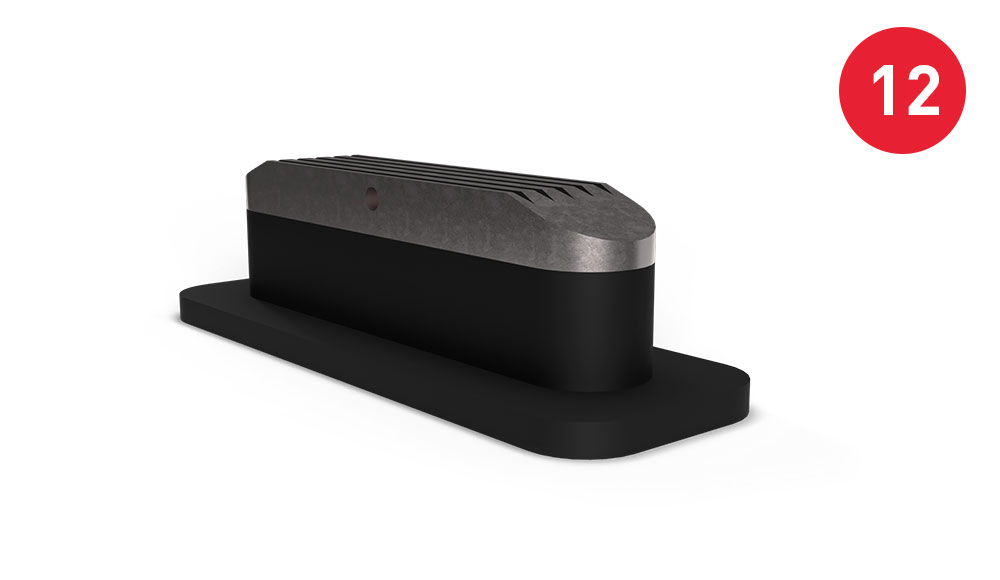

12 E-BDS-16-50-G-ST Gummi mit Stahlbelag Stück

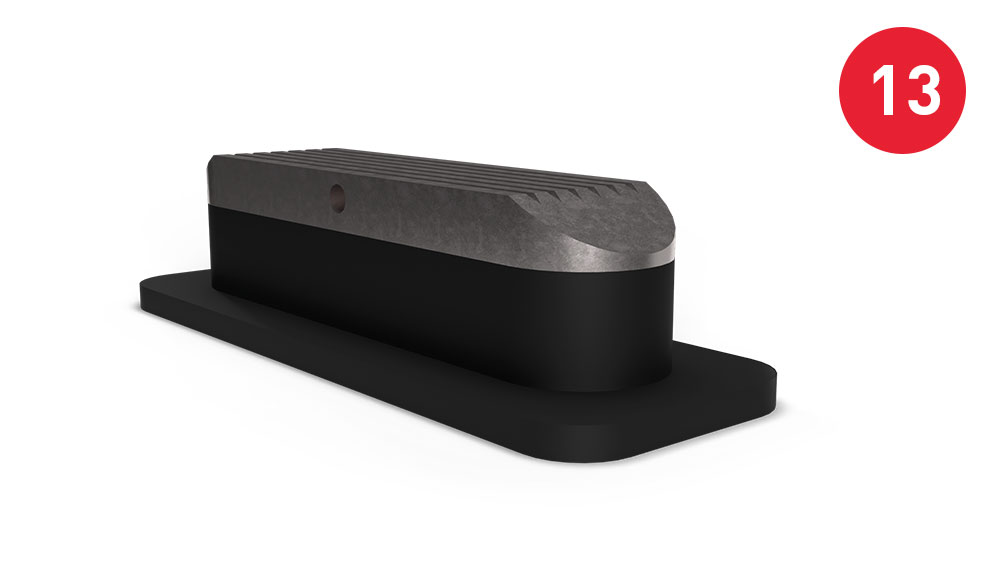

13 E-BDS-16-D58-G-ST Gummi mit Stahlbelag Stück

Pos. Artikel Art. Nr. Einheit
1 E-FVT-H-G3/8“ 01.01010000.25 Stück
2 E-FVT-H-M14*1 01.01010000.23 Stück
3 E-FVT-RH-M10*1 01.01020000.22 Stück
3 E-FVT-RH-1/8“ 01.01020000.02 Stück
4 E-FVT-H-M10*1 01.01010000.22 Stück
4 E-FVT-H-R 1/8“ 01.01010000.24 Stück
5 E-FVT-A-M10*1 01.01010000.02-2 Stück
6 E-FVT-H-M8*1 01.01010000.29 Stück
7 E-FVT-RH-M7*1 01.01020000.24 Stück

Artikel Nennweite Art. Nr. Einheit
Gummischlauch für PSW-Z 50 17*3 01.01010500.09 m
Gummischlauch für PSW-Z 70 / ZD 76 27*5 01.01010700.09 m
Gummischlauch für PSW-Z 70-76 23*5 01.01010706.09 m
Gummischlauch für PSW-Z 76 32*5,5 01.01010760.09 m
Gummischlauch für PSW-Z 100 50*6 01.01011000.09 m
Gummischlauch für PSW-Z 120 70*6 01.01011200.09 m
Gummischlauch für PSW-Z 150 100*6,5 01.01011500.09 m
Gummischlauch für PSW-Z 200 150*6,5 01.01012000.09 m
