Produktbeschreibung

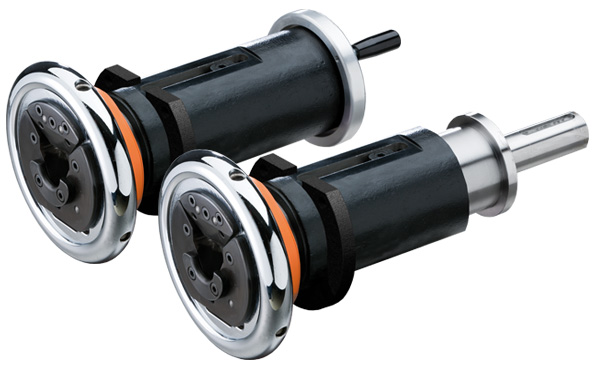

Entdecken Sie unsere innovativen Flansch-Schiebeklapplager für höchste Prozess- und Qualitätsansprüche. Unsere Flansch-Schiebeklapplager sind flexibel an Ihre individuellen Bedürfnisse anpassbar und bieten austauschbare Verschleißteilsätze. Mit unseren vielseitigen Lösungen unterstützen wir Anwendungen für minimale Gewichte bis hin zu beeindruckenden 64 Tonnen.
Unsere Flansch-Schiebeklapplager sind mit einem Handrad ausgestattet, das das axiale Verschieben der Wickelwelle ermöglicht. Je nach Anforderung bieten wir Modelle mit ±25 mm und ±50 mm Verschiebeweg an. Zudem können Sie zwischen Standardwellenenden und individuell gestaltbaren Wellenenden wählen, um die bestmögliche Lösung für Ihr Projekt zu finden.
Technische Daten
| Typ | Max. Baumgewicht / kg | Max. Drehmoment /Nm | Aufnahmemass / mm | Sonderwellenende | Classic Lager | VT Lager |
|---|---|---|---|---|---|---|
| SKL 1000 | 1000kg | 200 Nm | 22-30 mm | * | * | |
| SKL 1800 | 1800 kg | 380 Nm | 30-40 mm | * | * | |
| SKL 3000 | 3000 kg | 1200 Nm | 40-50 mm | * | * |
| max. Baumgewicht | 1000 kg |
| max. Drehmoment | 200 Nm |
| Aufnahme | VT1, VT2*, VT3, VT7* |
| Vierkant | 22-30 mm |
| Dreikant | 30 mm |
| Schiebeweg | ± 25 / ± 50* |
* siehe Werte in Klammern
| max. Baumgewicht | 1800 kg |
| max. Drehmoment | 380 Nm |
| Aufnahme | VT1, VT2*, VT3, VT7* |
| Vierkant | 30-40 mm |
| Dreikant | 36 mm |
| Schiebeweg | ± 25 / ± 50* |
* siehe Werte in Klammern
| max. Baumgewicht | 3000 kg |
| max. Drehmoment | 1200 Nm |
| Aufnahme | VT1, VT2*, VT3, VT7* |
| Vierkant | 40-50 mm |
| Dreikant | 46 mm |
| Schiebeweg | ± 25 / ± 50* |
* siehe Werte in Klammern
* Achtung: reduziertes Wellengewicht bei VT2 & VT7 Lagern: max. Wellengewicht = 80 %; reduziertes Drehmoment bei VT2 Lagern: max. Drehmoment = 70 %
Klapplager Optionen
Wellenende
| Typ | Max. Durchmesser |
|---|---|
| KL 1000 | 30 mm |
| KL 1800 | 45 mm |
| KL 3000 | 55 mm |
Sonderwellenenden auf Anfrage
Handradverriegelung
Beim Einsatz in Wendewicklern wird aus Sicherheitsgründen eine Handradverriegelung empfohlen!
