Produktbeschreibung
Schnell, unkompliziert und preiswert!

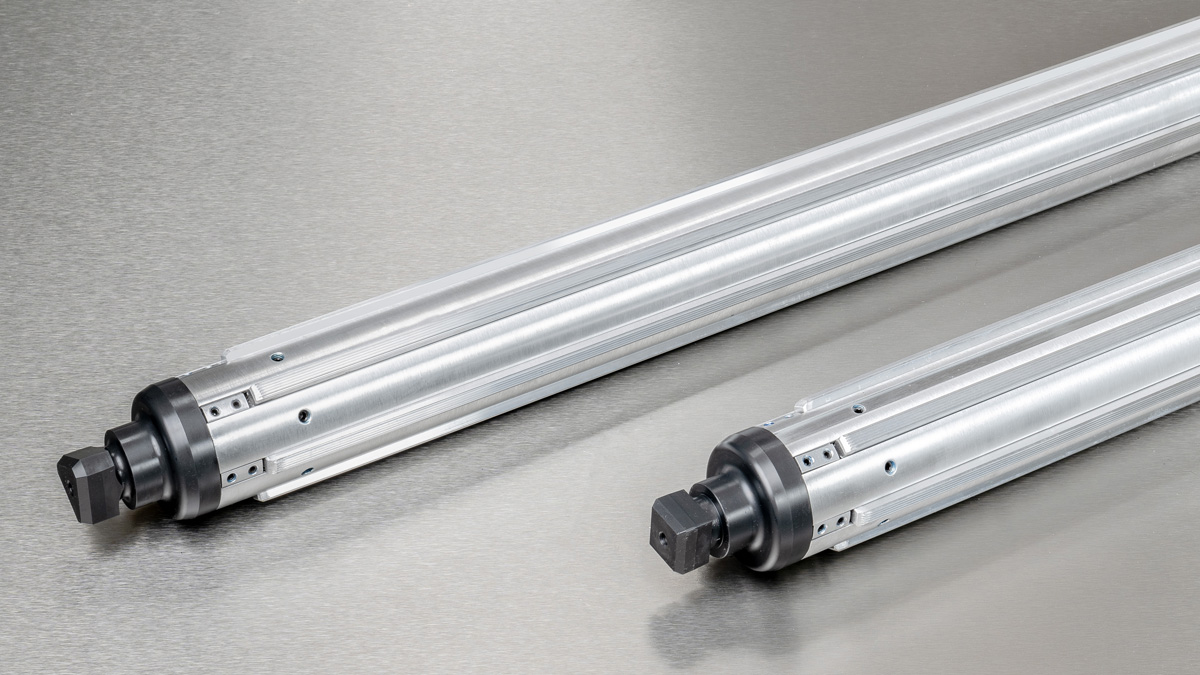

Um den Wünschen unserer Kunden nach besseren Lieferzeiten und günstigeren Preisen zu entsprechen, stellen wir eine IBD Standard-Spannwellen-Linie bereit. Die Zapfen der IBD Standard-Linie sind immer ab Lager vorrätig und können somit kurzfristig geliefert werden. Zudem bietet sie einen erheblichen Preisvorteil auf unseren Listenpreis.
Nur 2 Wochen Lieferzeit
Technische Daten
| Varianten | Spannbereich | Spannleisten | Länge | Optionale Ausstattung |
|---|---|---|---|---|
| F-70 | Ø74,5 – Ø80 | 3/6 | 300mm – 3.000mm | Messskala, frei wählbare Spannleisten |
| FLB-76 | Ø74,5 – Ø80 | 3/6 | 300mm – 3.000mm | Messskala, frei wählbare Spannleisten |
| FLB-150 | Ø148,5 – Ø154 | 3|6|9 | 300mm – 2.850mm | Messskala, frei wählbare Spannleisten |
| F-200 | Ø198,5 – Ø204 | 8 | 300mm – 2.850mm | Messskala, frei wählbare Spannleisten |
Spannwellen Zubehör
Standard Lagerzapfen

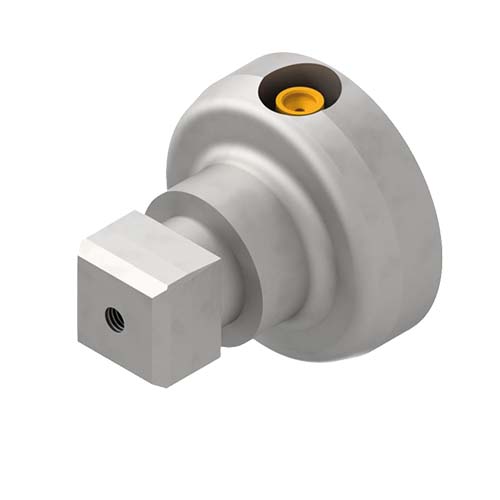

30er Vierkant

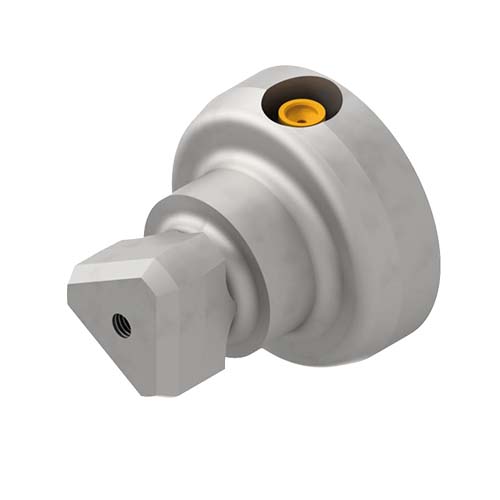

30er Dreikant
40er Vierkant
36er Dreikant

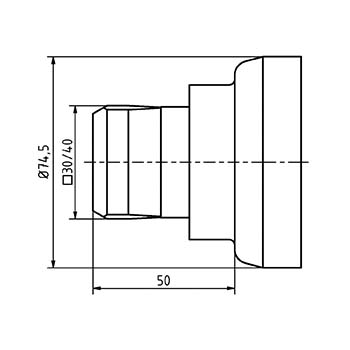

Vierkant

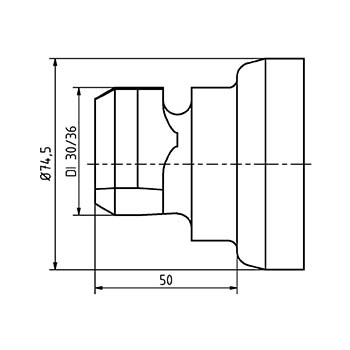

Dreikant
Lagerzapfen mit Aufnahmenute, 75mm lang mit gehärteter Nut für eine direkte Aufnahme.
30er Vierkant

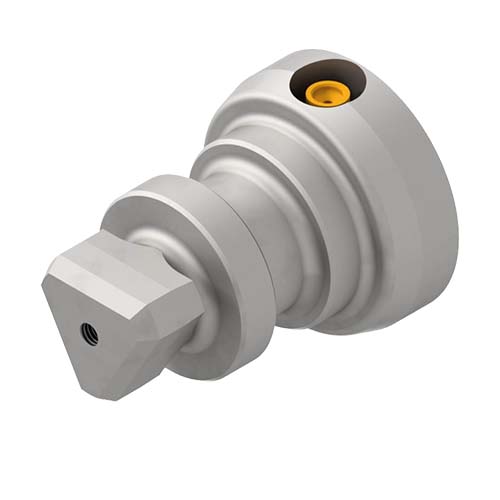

30er Dreikant

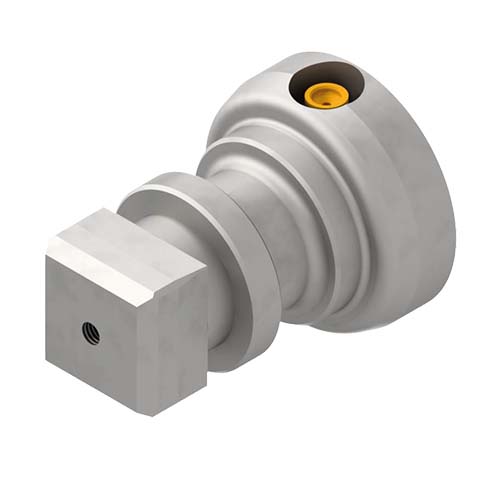

40er Vierkant

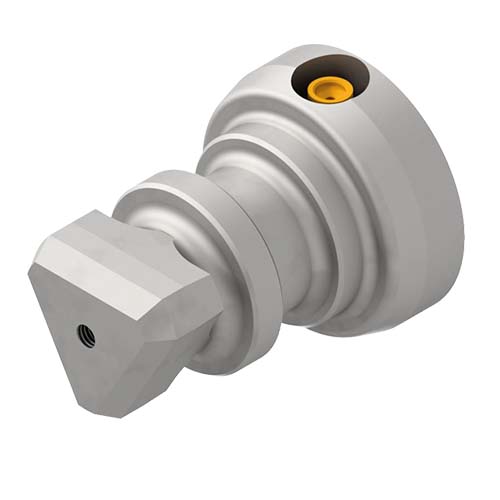

36er Dreikant

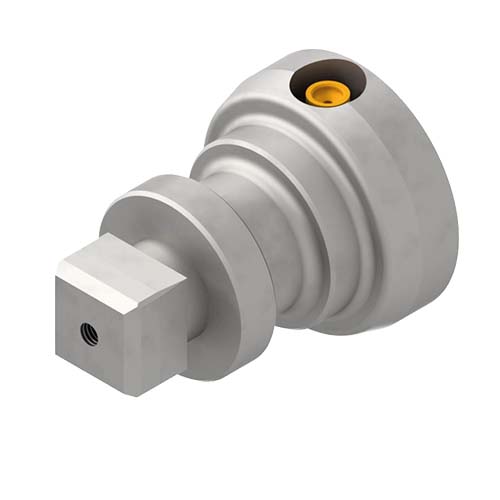

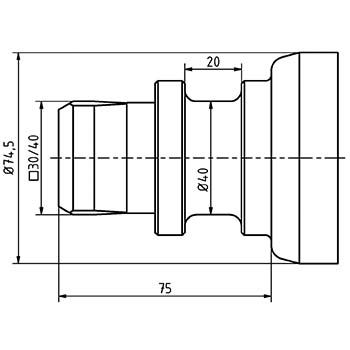

Vierkant KH

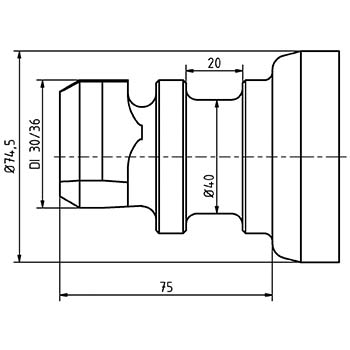

Dreikant KH

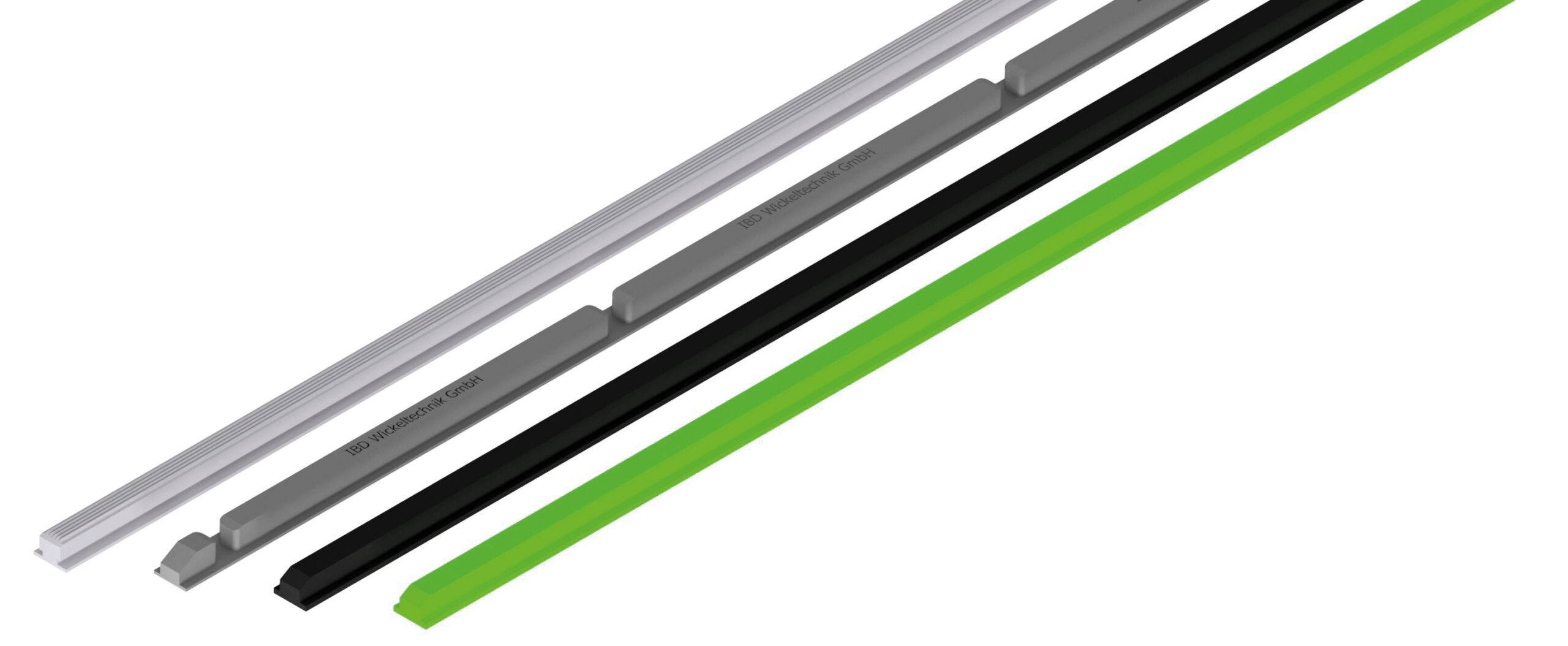

Standard Spannleisten
Aluminium, Gummi-Stahl,
Gummi, oder Kunststoff

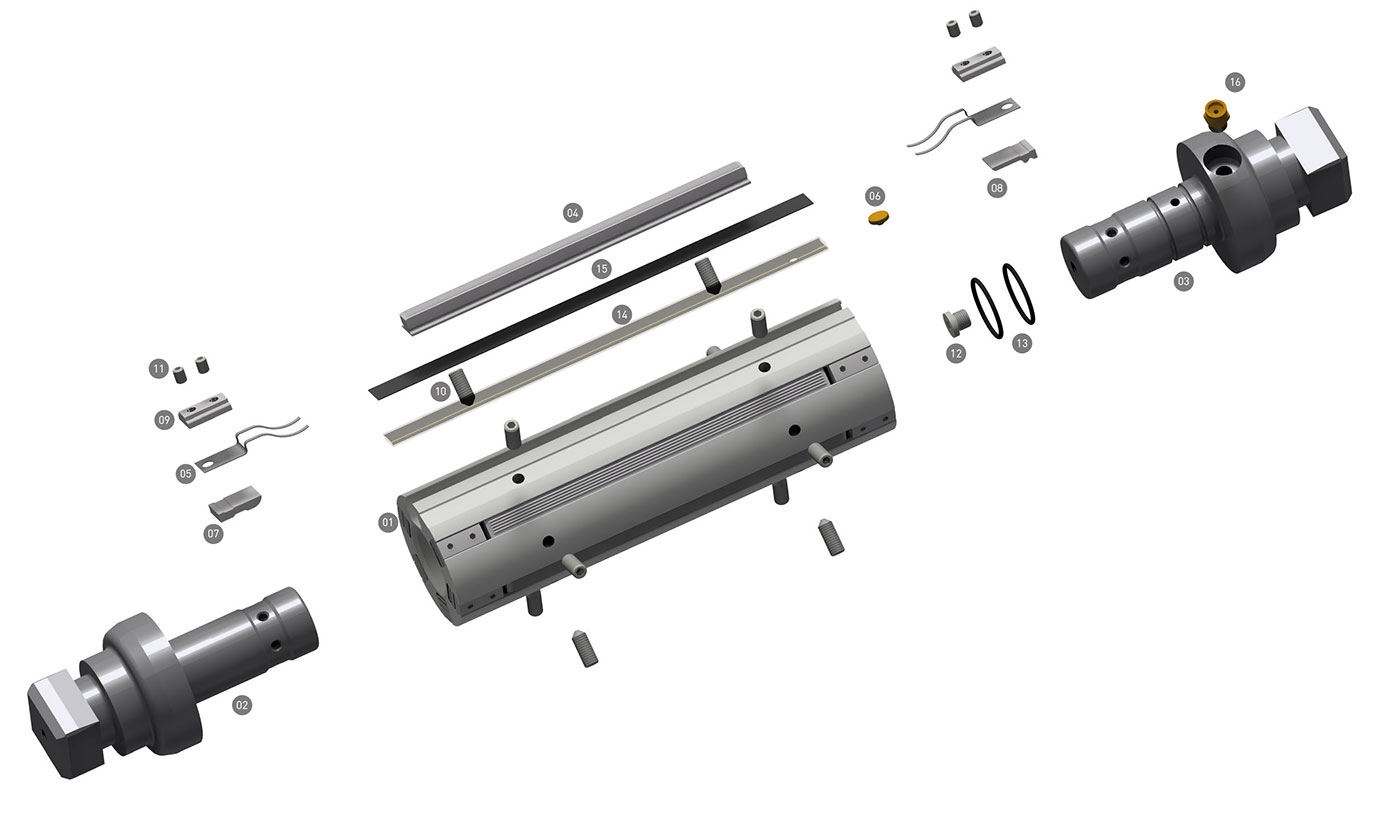

Spannwellen Ersatzteile
| Pos. | Beschreibung |
|---|---|
| 01 | Tragrohr |
| 02 | Lagerzapfen |
| 03 | Lagerzapfen Ventilseite |
| 04 | Spannleiste |
| 05 | Rückhaltefeder |
| 06 | Luftverteiler |
| 07 | Klemmstück-Unterteil |
| 08 | Klemmstück-Unterteil Ventilseite |
| 09 | Klemmstück-Oberteil |
| 10 | Gewindestift DIN 914 M8 x20 |
| 11 | Gewindestift DIN 913 M6 x 8 |
| 12 | Verschlußschraube M10x1 |
| 13 | O-Ring |
| 14 | Flachschlauch |
| 15 | Schutzband |
| 16 | Füllventil |
| Pos. | Artikel | Artikel Nr. | Einheit |
|---|---|---|---|

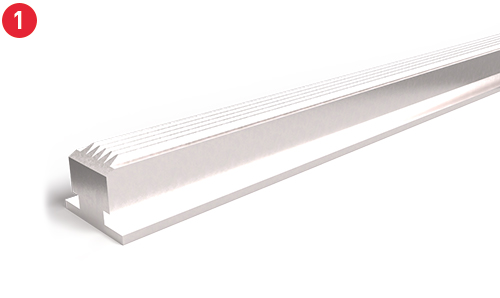

| 1 | Spannleiste Aluminium | 01.01020000.06 | m |

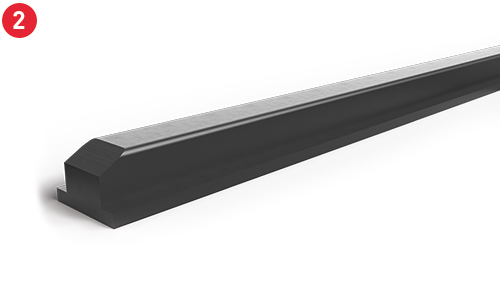

| 2 | Spannleiste Gummi | 01.01020000.07 | m |

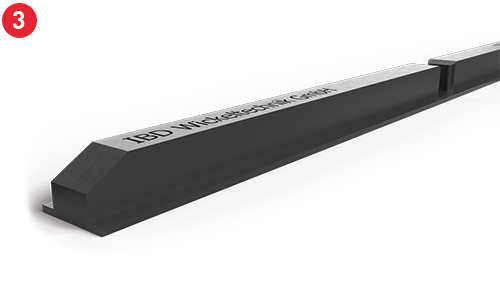

| 3 | Spannleiste Gummi/Stahl | 01.01020000.21 | m |

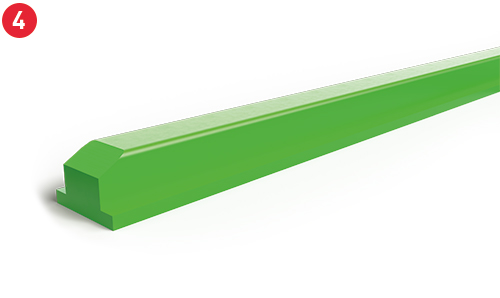

| 4 | Spannleiste Friktion S-G | 01.01020000.12 | m |
| Spannleiste Friktion S-G hoch | 01.01020000.14 | m | |
| Rückhaltefeder für Gummi/Stahl Spannleiste | 01.01020000.19 | Stück | |
| Rückhaltefeder | 01.01020000.15 | Stück | |
| Luftverteiler | 01.01020000.08 | Stück | |
| Klemmstück Unterteil | 01.01020000.13 | Stück | |
| Klemmstück Unterteil Ventilseite | 01.01020000.11 | Stück | |
| Klemmstück Oberteil | 01.01020000.10 | Stück | |
| Flachschlauch | 01.01020000.09 | m | |
| Schutzband | 01.01020000.03 | m |
| Pos. | Artikel | Art. Nr. | Einheit |
|---|---|---|---|

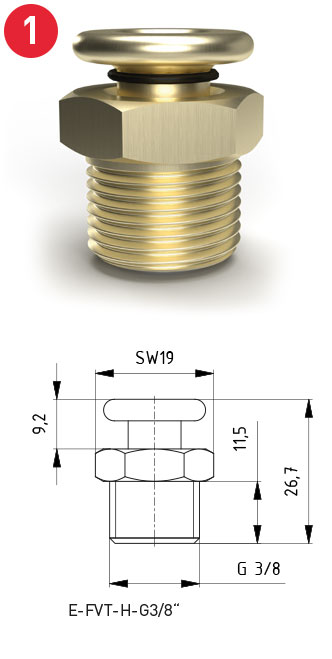

| 1 | E-FVT-H-G3/8“ | 01.01010000.25 | Stück |

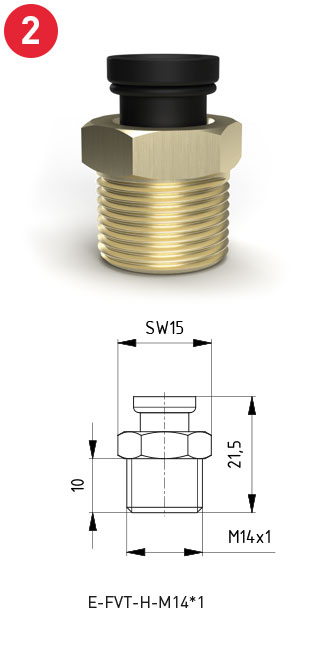

| 2 | E-FVT-H-M14*1 | 01.01010000.23 | Stück |

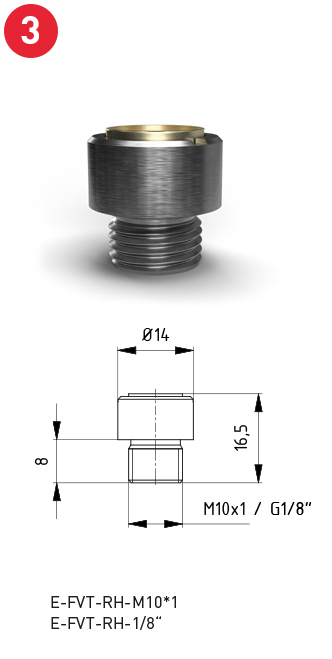

| 3 | E-FVT-RH-M10*1 | 01.01020000.22 | Stück |
| 3 | E-FVT-RH-1/8“ | 01.01020000.02 | Stück |

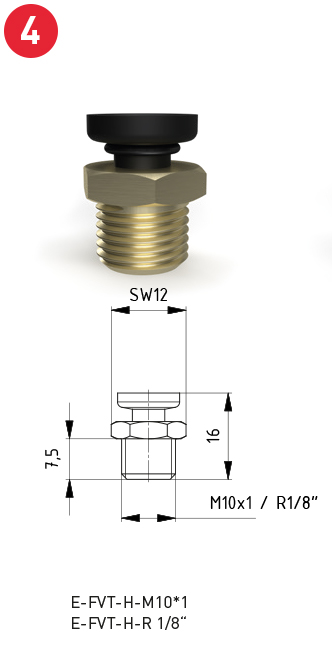

| 4 | E-FVT-H-M10*1 | 01.01010000.22 | Stück |
| 4 | E-FVT-H-R 1/8“ | 01.01010000.24 | Stück |

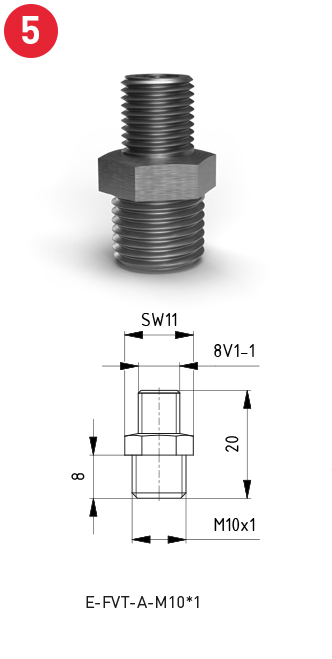

| 5 | E-FVT-A-M10*1 | 01.01010000.02-2 | Stück |

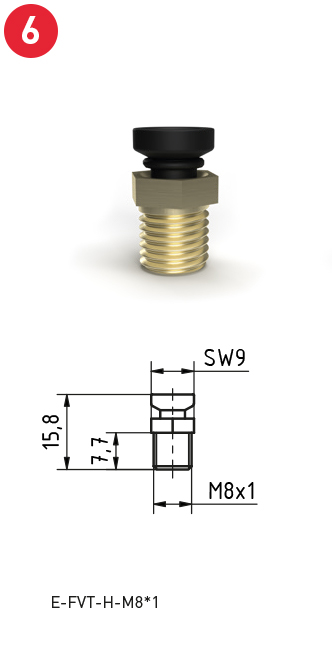

| 6 | E-FVT-H-M8*1 | 01.01010000.29 | Stück |

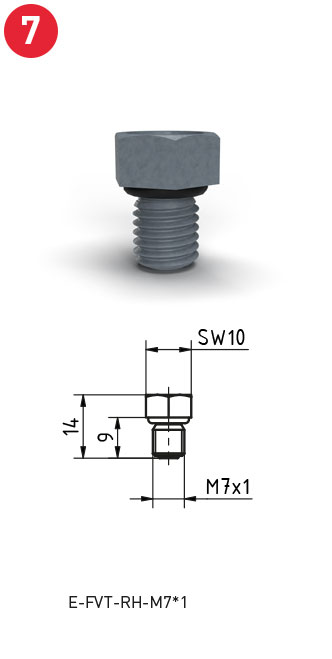

| 7 | E-FVT-RH-M7*1 | 01.01020000.24 | Stück |
