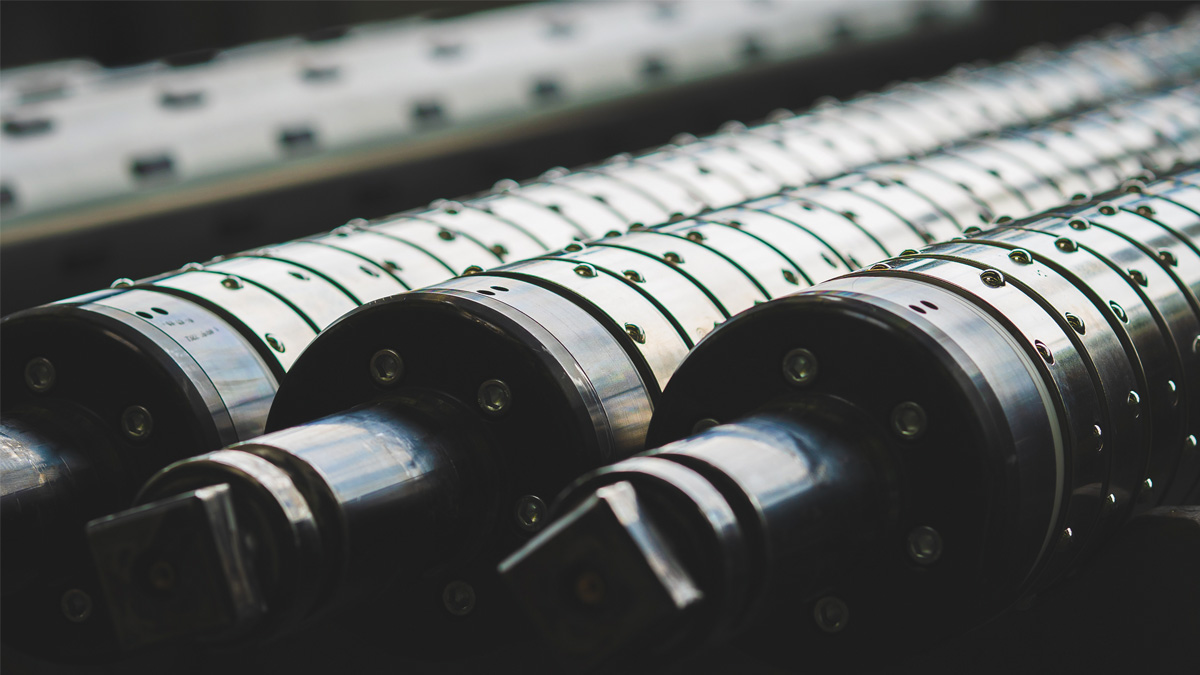

Produktbeschreibung

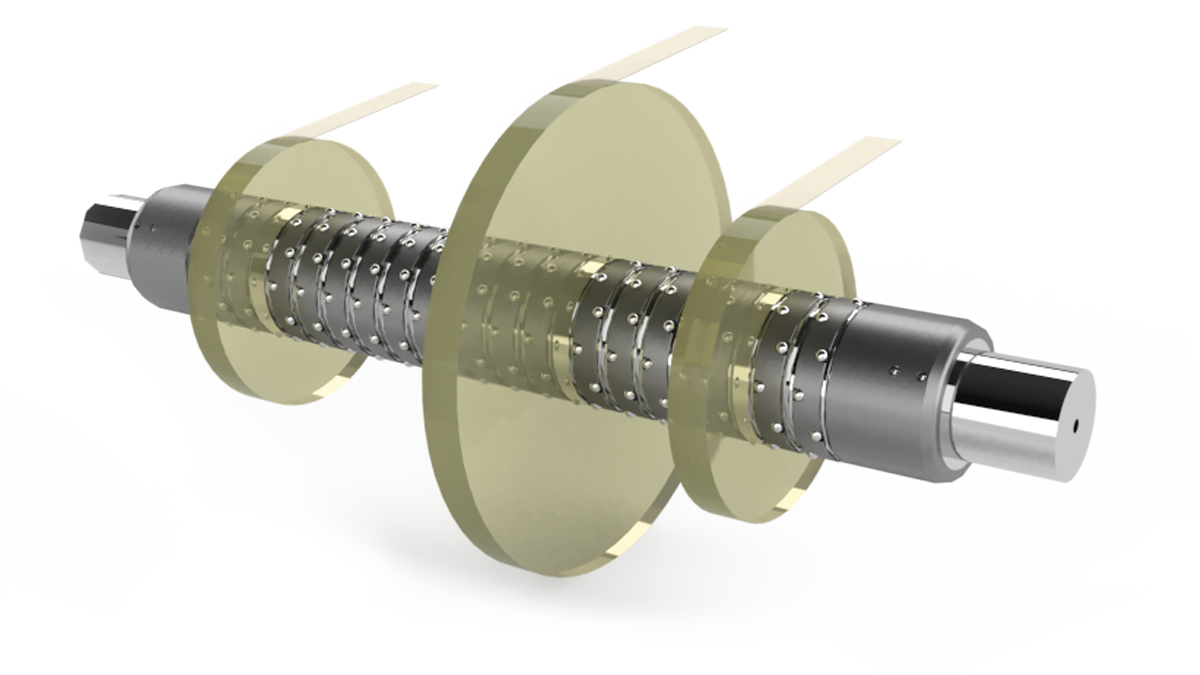

Die Friktionswickelwellen eignen sich besonders zum Aufwickeln mehrerer einzelner Materialnutzen nebeneinander, wobei die Materialien unterschiedliche Dicken aufweisen können.
Durch voneinander unabhängige Friktionselemente ist es möglich, die spezifische Bahnspannung auch bei unterschiedlichen Rollendurchmessern konstant zu halten.
Technische Daten
| Breite [B] | Spanndirektion | |||||||
|---|---|---|---|---|---|---|---|---|
| Kerndurchmesser [mm] |
max. Bohrung(A) ø[mm] |
min. [mm] |
max. [mm] |
Spannbereich (C) [mm] |
Anzahl Kugeln |
Gefederte Kugeln |
uni- directional |
bi- directional |
| 70 | 55 | 9 | 9 | 70-72 | 6 | 3 | x | - |
| 70 | 55 | 19 | 49 | 69,5-72,5 | 12 | 3 | x | x |
| 76 | 60 | 9 | 9 | 76-78 | 6 | 3 | x | - |
| 76 | 60 | 19 | 49 | 75,8-79 | 12 | 3 | x | x |
| 100 | 80 | 19 | 49 | 99,5-102,5 | 12 | 6 | x | x |
| 102 | 80 | 19 | 49 | 101-104 | 12 | 6 | x | x |
| 120 | 100 | 19 | 49 | 119,5-122,5 | 12 | 6 | x | x |
| 127 | 100 | 19 | 49 | 126,5-130,5 | 12 | 6 | x | x |
| 150 | 120 | 14 | 14 | 149,5-152,5 | 6 | 3 | x | - |
| 150 | 120 | 19 | 49 | 149,5-152,5 | 12 | 6 | x | x |
| 152 | 120 | 14 | 14 | 151,5-154,5 | 6 | 3 | x | - |
| 152 | 120 | 19 | 49 | 151,5-154,5 | 12 | 6 | x | x |
