Axial verstellbare Spannwelle

SERIE AVS

Axial verstellbare Spannwelle
Traglast
Flexibilität (Rollenbreiten)
Wickelgeschwindigkeit
Handling
Instandhaltung / Wartung
Drehmoment
Hülsenlos
Zapfengestaltung
Standzeit
Ersatzteilverfügbarkeit
Sonderausstattung
Rundlaufgenauigkeit
Lieferzeit
Preis - Leistung
Übersicht

Produktbeschreibung

Axial verstellbare Spannwellen dienen zum Wickeln von Wickelgut und sind ausschließlich in einer fliegend gelagerten Ausführung erhältlich. Hauptfunktion dieser Spannwellen ist es jedoch eine Korrektur der Wickelbahn zu ermöglichen. Unsere Standard-Bauteile bieten Ihnen 2 feste Verstellwege (±10mm und ±20mm). Sie können problemlos in der Lebensmittelindustrie oder in Reinräumen verwendet werden. Eine axiale Belüftung der Spannwelle ist Voraussetzung. Diese kann über ein Füllventil bedienerseitig oder eine Luftbohrung maschinenseitig erfolgen.
Axiale Verschiebung: ± 10 mm oder ± 20 mm

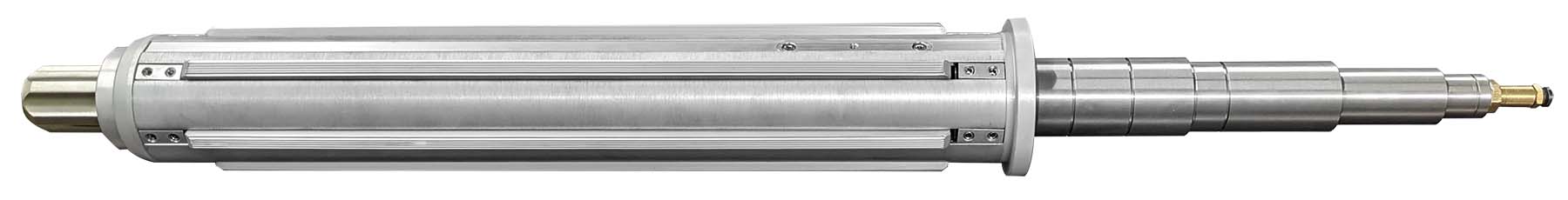

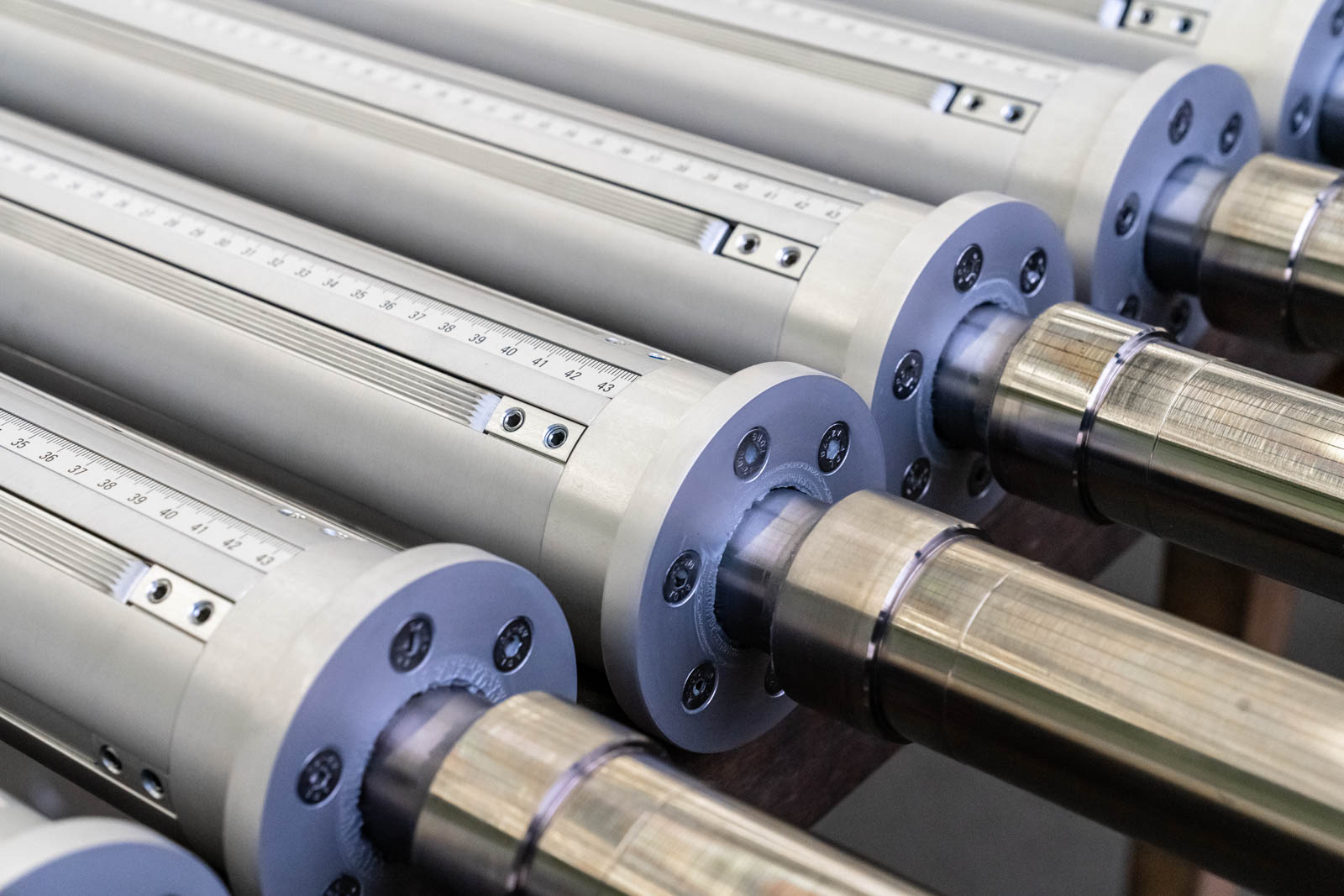

Axial verstellbare Spannwelle Lagerseite

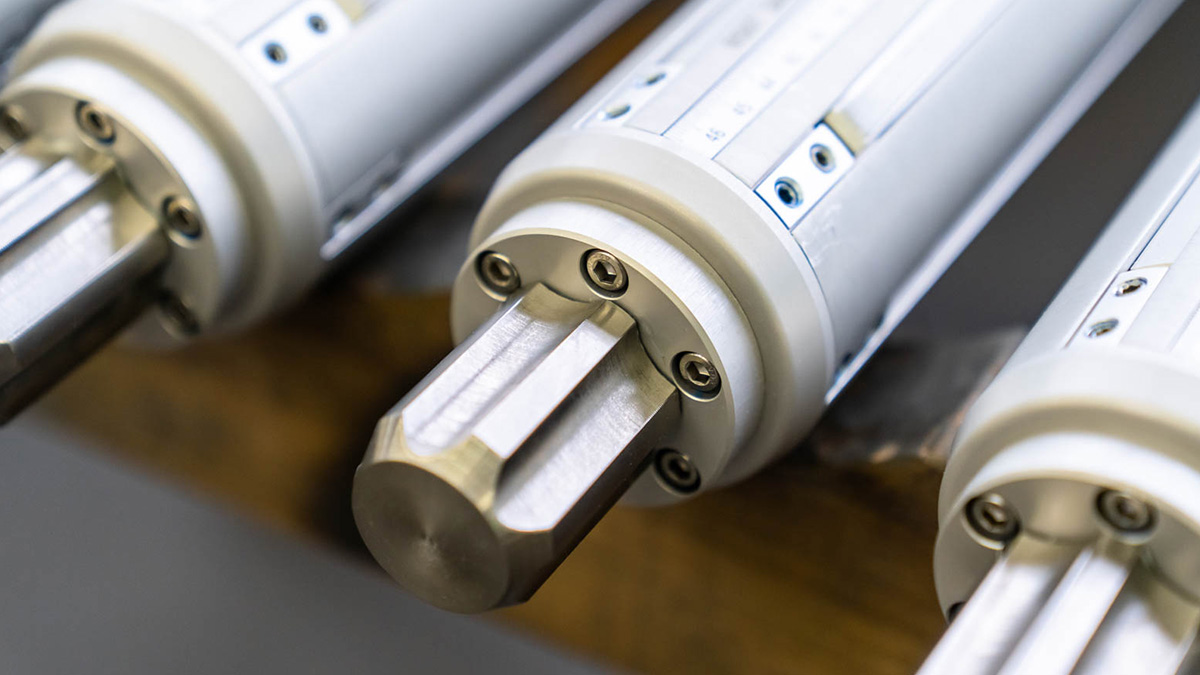

Axial verstellbare Spannwelle von der Seite

Technische Daten

Aluminiumprofile Spannbereich  Anzahl
Spannleisten		 Spanneisten-Material Optionale Ausstattung
F-70 Ø68,5 – Ø73 5 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-70-76 Ø68,5 – Ø78 5 Aluminum, Gummi/Stahl Massband, Anschlagring,
Kugellager
F-76 Ø74,5 – Ø80 6 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-100 Ø98,0 – Ø104 6 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-125 Ø123 – Ø129 8 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-150 Ø148,5 – Ø154 10 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager
F-200 Ø198,5 – Ø204 8 Aluminum, Gummi/Stahl,
Gummi, S-grün		 Massband, Anschlagring,
Kugellager

Unverbindliche Preisanfrage

Jetzt Online anfragen und in 24h unverbindliches Angebot erhalten.

Spannwellen Zubehör

Maßband

Anschlagring

Kugellagerleiste

Materialklemmung

Spannwellen Ersatzteile

Pos. Beschreibung
01 Tragrohr
02 Lagerzapfen
03 Lagerzapfen Ventilseite
04 Spannleiste
05 Rückhaltefeder
06 Luftverteiler
07 Klemmstück-Unterteil
08 Klemmstück-Unterteil Ventilseite
09 Klemmstück-Oberteil
10 Gewindestift DIN 914 M8 x20
11 Gewindestift DIN 913 M6 x 8
12 Verschlußschraube M10x1
13 O-Ring
14 Flachschlauch
15 Schutzband
16 Füllventil

Pos. Artikel Artikel Nr. Einheit
1 Spannleiste Aluminium 01.01020000.06 m
2 Spannleiste Gummi 01.01020000.07 m
3 Spannleiste Gummi/Stahl 01.01020000.21 m
4 Spannleiste Friktion S-G 01.01020000.12 m
Spannleiste Friktion S-G hoch 01.01020000.14 m
Rückhaltefeder für Gummi/Stahl Spannleiste 01.01020000.19 Stück
Rückhaltefeder 01.01020000.15 Stück
Luftverteiler 01.01020000.08 Stück
Klemmstück Unterteil 01.01020000.13 Stück
Klemmstück Unterteil Ventilseite 01.01020000.11 Stück
Klemmstück Oberteil 01.01020000.10 Stück
Flachschlauch 01.01020000.09 m
Schutzband 01.01020000.03 m

Pos. Artikel Art. Nr. Einheit
1 E-FVT-H-G3/8“ 01.01010000.25 Stück
2 E-FVT-H-M14*1 01.01010000.23 Stück
3 E-FVT-RH-M10*1 01.01020000.22 Stück
3 E-FVT-RH-1/8“ 01.01020000.02 Stück
4 E-FVT-H-M10*1 01.01010000.22 Stück
4 E-FVT-H-R 1/8“ 01.01010000.24 Stück
5 E-FVT-A-M10*1 01.01010000.02-2 Stück
6 E-FVT-H-M8*1 01.01010000.29 Stück
7 E-FVT-RH-M7*1 01.01020000.24 Stück
